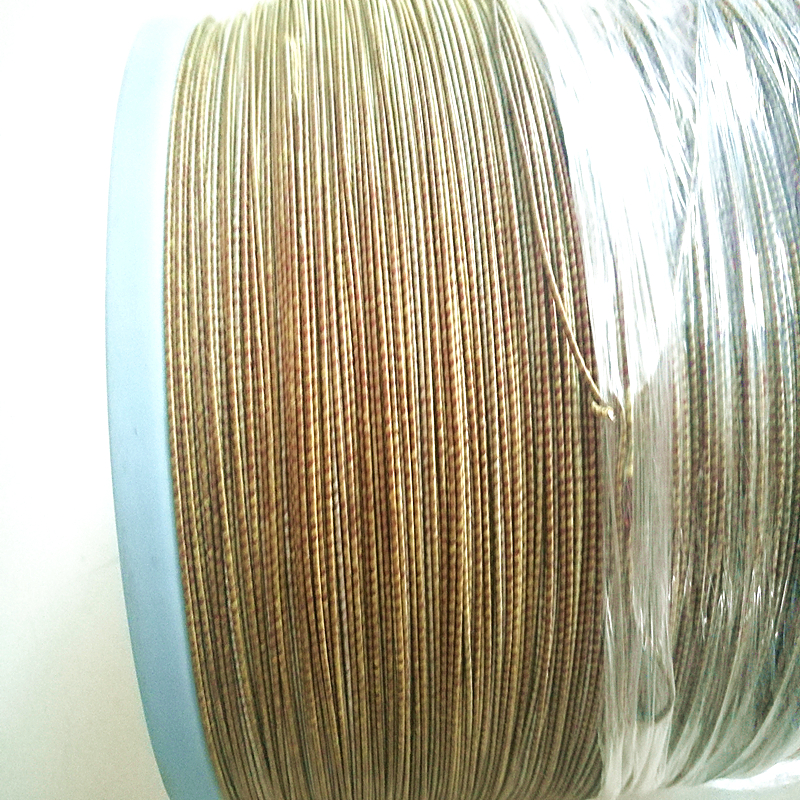

杜邦纸包扁铜线/电话纸包扁铜线 玻璃丝包铜圆线 TU2无氧铜线
纸包扁线,是由无氧铜杆或电工圆铝杆经一定规格的模具挤压的导线,再由绝缘纸绕包而成的绕组线,主要用于变压器,电焊机,电磁铁或其它类似电器设备产品绕组。经挤压工艺生产的电工裸铜(铝)导线是生产纸包线是最理想的材料。
纸包线的优势
由于其电气、化学和机械完整性极高,且弹性、柔韧性、抗撕裂性、耐潮湿及耐磨性都很好,而且非常耐酸碱腐蚀,不会被昆虫、霉菌和真菌破坏,它可以与所有种类清漆、粘合剂、变压器液体、润滑油、以及冷冻剂相容,另NOMEX纸耐热温度高,即使温度高达220℃,仍然保持原有绝缘性能,使用纸包线的变压器能为客户带来很多的经济、环境及安全的效益。
降低成本,缩小尺寸,减轻重量
使用绝缘的变压器,其温升可设计至180℃,需要比较少的导线和铁芯,可缩小尺寸,减轻重量,从而降低基建费用,便于安装,铁芯较小也意味着空载损耗小;
提高可靠性
变压器绕组使用纸包线,在变压器的整个使用寿命期间保持着优异的电气性能和机械性能,纸耐收缩抗压缩、弹性好且不宜老化,承受热冲击性能好,因此可以确保变压器线圈结构紧密,不会产生龟裂,另NOMEX绝缘纸对温度、灰尘不敏感,提高变压器可靠性。
增加备用能力
纸耐热温度高,即使温度高达220℃时,仍然保持原有绝缘性能。变压器的设计时将C级220℃绝缘材料作为H级180℃使用,可以应付紧急过载负荷及出乎意料的扩容,这样能够使备用计划大大缩减。
环保性能好
绝缘材料化学性能稳定,安全阻燃、无毒、抗辐射,即使发生火灾时也不会释放有毒气体;与溶剂不发生反映,耐酸和碱的腐蚀。当其使用寿命结束后,回收方便,资源可再利用,废弃物可降解,不会对环境造成污染,是一种环保型高新技术产品。
纸包圆(扁)线的绝缘厚度应分别符合以下要求或由供需双方协商规定:
电缆纸包圆线 单位:mm
导体标称直径 1.000≤d≤5.00
标称绝缘厚度(mm) 0.30 0.45 0.80 1.20 1.80 4.25
允许偏差(mm) ±0.05 ±0.05 ±0.10 ±0.12 ±0.15 ±0.30
注:介于两种规格之间的厚度,取大规格对应的偏差

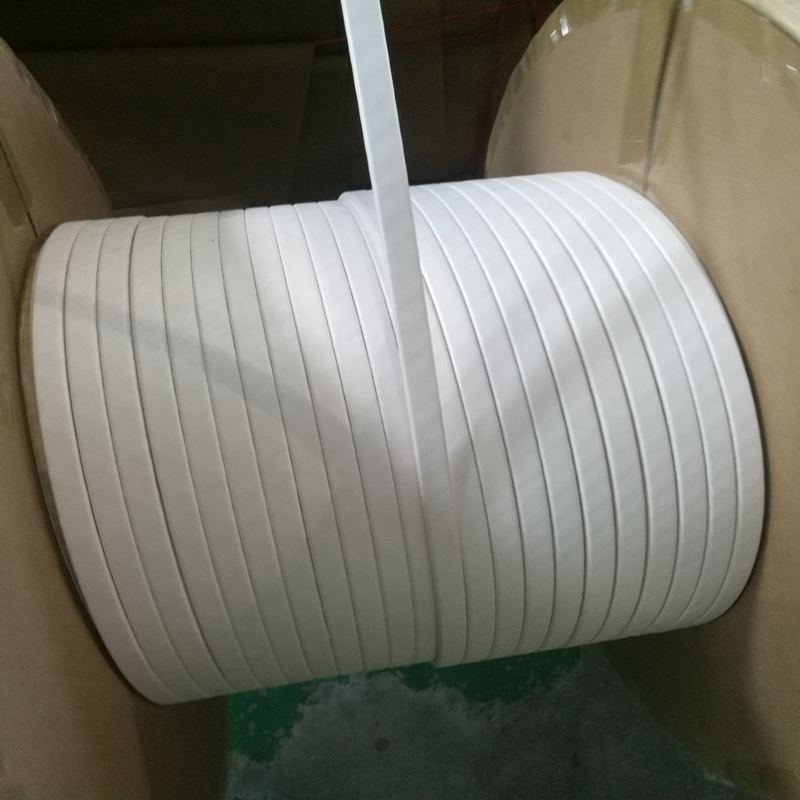

纸包扁线
标称绝缘厚度δ(A-a)或(B-b)(mm) 偏差/%
大于 小于或等于
— 0.50 +0 -10
0.50 1.25 +0 -7.5
1.25 — +0 -5
注:若大外形尺寸没超过导体大尺寸加上本规定的大绝缘厚度,允许绝缘厚度超过规定值。
纸包线的弯曲标准
电缆纸包圆线 单位:mm 纸包扁线 单位:mm
绝缘厚度/mm 实验方法 试棒直径 绝缘厚度/mm 实验方法 试棒直径
0.30≤σ≤0.80 卷绕 100 0.30≤σ≤0.80 宽边弯曲 150
1.20≤σ≤4.25 150 1.20≤σ≤4.25 200
