手动自动复位球阀

手动自动复位球阀

  • 当 前 价: ¥120.00/台
  • 供货总量: 100.0台
  • 所 在 地: 上海市 奉贤区
  • 发布日期: 2020-01-15
  • 有效期至: 2020-07-13

详细信息


12PC结构设计

2、全通径

3、产品规格:DN6~DN100

4、工作压力:1.0~6.4 Mpa

5、工作温度:150(PTFE)280℃(PPLE

6、螺纹端可按BSPTNPTDIN2999制造

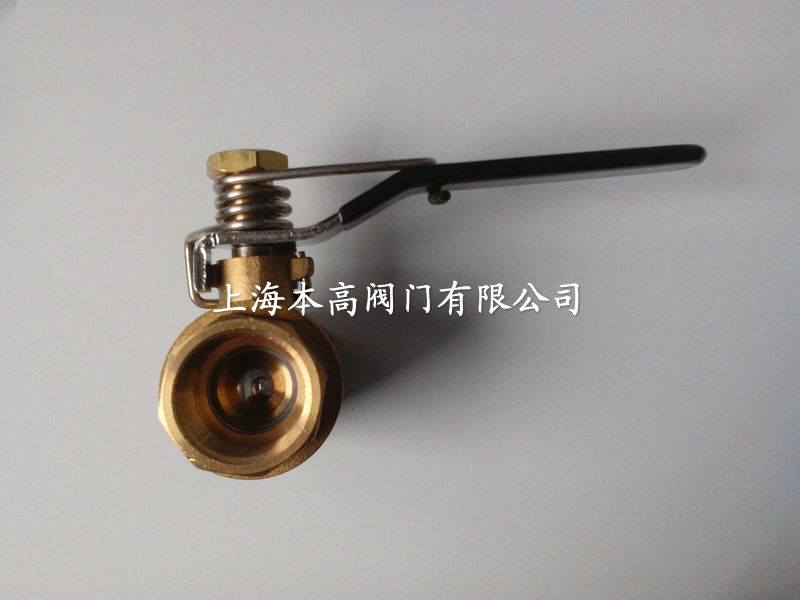

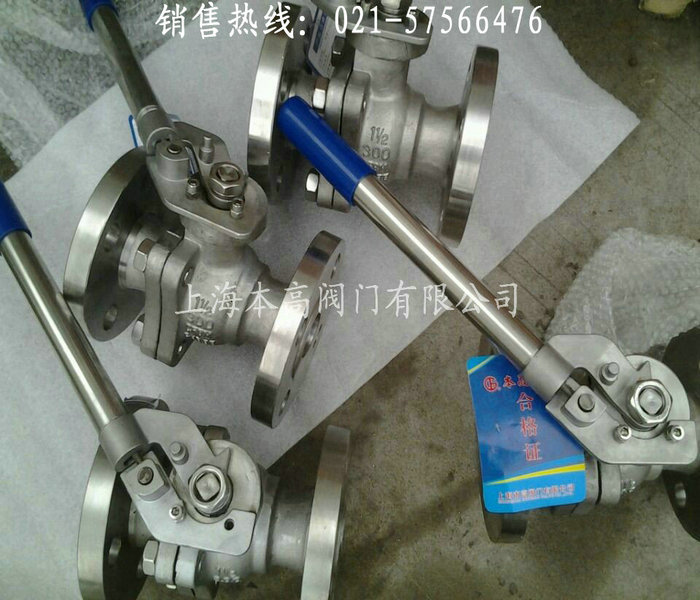

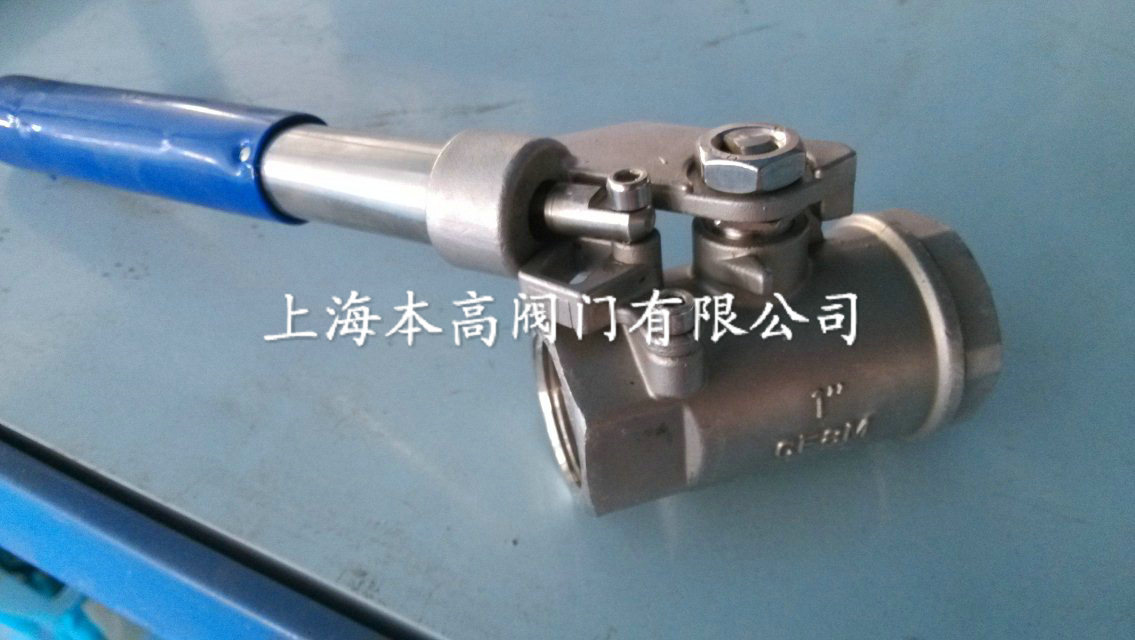

TQ11F弹簧自动归位球阀归位原理是在手柄处加装弹簧,以杠杆式单边弹簧为实际原理,开启手柄时弹簧压紧,放开手柄时弹簧推动手柄关闭,其作用是依靠弹簧自动反弹复位的原理。弹簧自动归位球阀采用不锈钢作为材质,采用上等弹簧组合制造而成,其在石油,化工,轻工,食品,医药,环保等行业得到广泛的使用。

内螺纹弹簧自动归位球阀的主要材料:

NO

部件名称

Part Name

材料 Material

1

阀体

Body

WCB CF8 CF8M CF3 CF3M

2

阀盖

Cap

WCB CF8 CF8M CF3 CF3M

3

Ball

SS304 SS316 316L

4

阀座

Seat

PTFE、PPLE

5

阀杆

Stem

SS304 SS316 316L

6

手把

Handle

SS304

7

填料

Pcking

PTFE、PPLE

8

密封垫

Seal Gasket

PTFE、PPLE

9

螺母

Nut

SS304

10

把套

Handle cover

PLASTLC

11

热垫圈

Thrust washer

SS304


主要外形尺寸表

NPS

DN

d

L

H

W

1/4

6

10

55

42

95

3/8

10

12

55

42

95

1/2

15

15

62

51

108

3/4

20

20

75

58

115

1

25

25

85

77

135

1-1/4

32

32

102

83

150

1-1/2

40

38

108

97

175

2

50

50

124

106

190
